ó (según convenga aplicar)

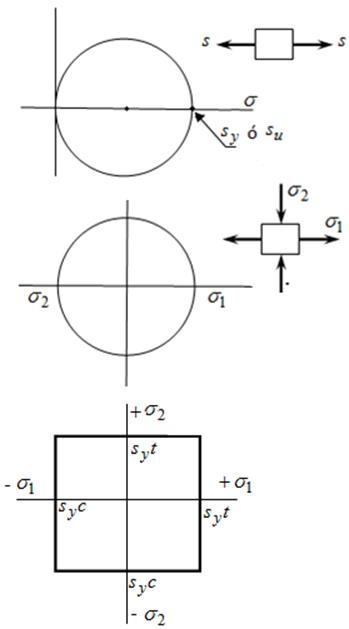

Gráfico: Diagrama de Mohr para ensayo de tracción simple.

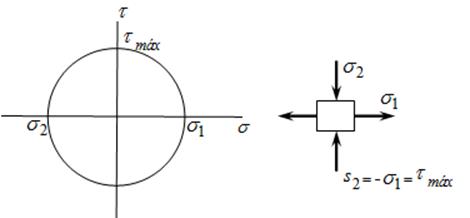

Diagrama de Torsión Pura.
y por consiguiente el fallo debe suceder cuando la tensión de corte llegue a ser igual a la resistencia a la tracción o a la compresión.
El diagrama muestra esta teoría:
Se ha supuesto que el límite de fluencia es igual a tracción que a compresión.
Fig. 2.21
Según esta teoría:
2.10.1 TEORÍA DE LA TENSIÓN DE CORTE MÁXIMA
La fluencia empezará
ó
Por tanto la fluencia empieza cuando la mayor de estas tres tensiones de corte llegue a ser igual a la mitad del límite de fluencia a la tracción.

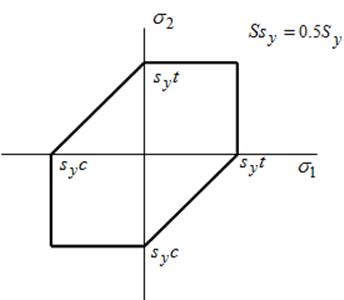

Fig. 2.22
2.10.2 TEORÍA DE VON MISES-HENCKY (O DE LA ENERGÍA DE DISTORSIÓN O DE LA ENERGÍA DE CIZALLADURA)
Tensiones principales
Para torsión pura

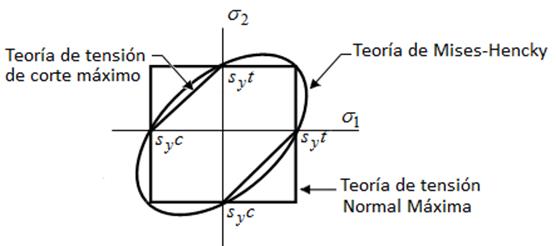

Fig. 2.23

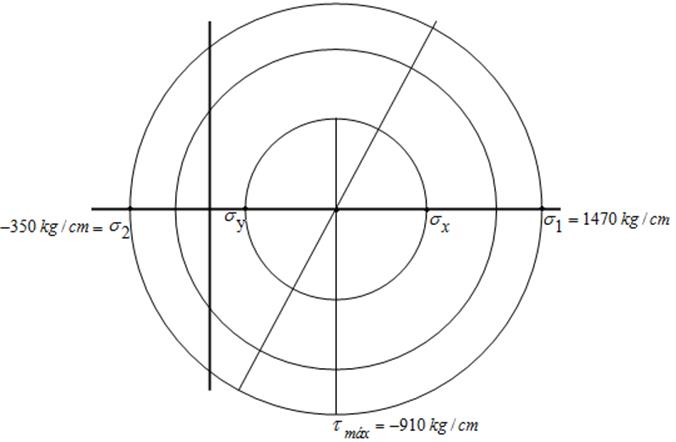

EjemploN°2.17:
Las tensiones en un punto de un cuerpo son y donde el material tiene un hallar:
Solución:
EjemploN°2.18:
Un eje de 5 cm de diámetro está cargado estáticamente por torsión pura con una torsión cortante de 700 kg/cm2. Encontrar el coeficiente de seguridad si el material es acero laminado en caliente 4140. Emplear la teoría de Mises – Hencky.
Límite de fluencia
