DISEÑO DE ELEMENTOS DE MÁQUINAS I

5.4.-CÁLCULO DE TORNILLOS DE POTENCIA

Momento de giro:
                               (Ec. 5.8)
Momento aplicado para girar el tornillo
Carga paralela al eje del tornillo

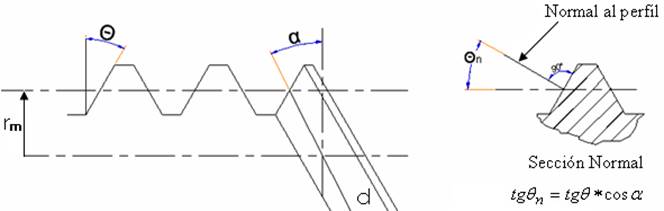

Radio medio de la rosca
Radio efectivo de la superficie de rozamiento contra la cual se apoya la carga, llamado radio del collar
Coeficiente de rozamiento entre las roscas del tornillo y la tuerca
Coeficiente de rozamiento en el collar
Ángulo de la hélice de la rosca en el radio medio
Ángulo entre la tangente al perfil del diente y una línea radial, medido en un plano normal a la hélice de la rosca en el radio medio.

El momento requerido para avanzar el tornillo (o la tuerca) en el sentido de la carga:
                                       (Ec. 5.9)
Este valor puede ser positivo o negativo.  Si es positivo, debe efectuarse trabajo para avanzar el tornillo.  Si es negativo, la carga axial aisladamente producirá rotación.
